도르래는 무거운 물체를 들어 올리는 데 사용하는 도구로, 바퀴에 끈이나 체인 등을 걸어 힘의 방향을 바꾸거나 힘의 크기를 줄이는 역할을 합니다. 이번 글에서는 도르래의 원리와 종류에 대해서 알기 쉽게 설명하겠습니다.
도르래 원리 및 종류
도르래는 지레의 원리와 유사하게 작동합니다. 먼저 지레에 대해 알아보겠습니다.

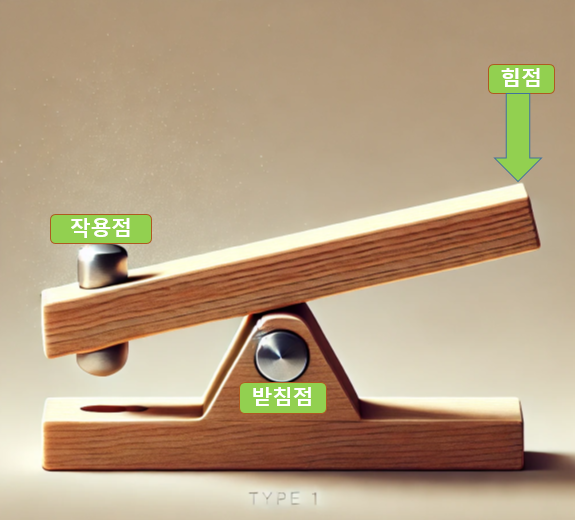

지레는 작은 힘으로 큰 힘을 만들어내는 도구로, 3가지 종류로 구성됩니다. 지렛대를 받쳐 고정시키는 받침점, 지레에 힘을 가하는 힘점, 지레가 다른 물체에 힘을 미치는(작용하는) 작용점입니다.
✅ 모든 마찰과 실의 질량 및 공기 저항은 제외함

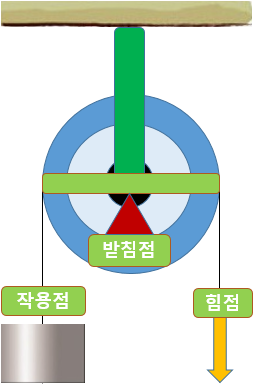

1. 고정도르래 (1종 지레 원리)
고정 도르래는 바퀴의 중심축이 고정된 상태로, 줄을 감아 물체를 들어 올립니다. 고정 도르래는 힘의 이득을 제공하지 않지만, 힘의 작용 방향을 바꿀 수 있는 장점이 있습니다. 예를 들어, 고정 도르래를 사용하면 줄을 아래로 당겨 물체를 위로 들어 올릴 수 있어, 직접 물체를 들어 올리는 것보다 더 편리합니다.
1. 힘의 방향 변경: 줄을 아래로 당겨 물체를 위로 들어 올릴 수 있습니다.
2. 주요 사용 사례: 국기게양대, 엘리베이터, 블라인드 등에 사용됩니다.
3. 한계: 힘의 이득이 없으며, 실제로 작용하는 힘은 도르래의 무게, 회전, 줄의 무게, 마찰력 등의 영향을 받습니다.
2. 움직도르래 (2종 지레 원리)

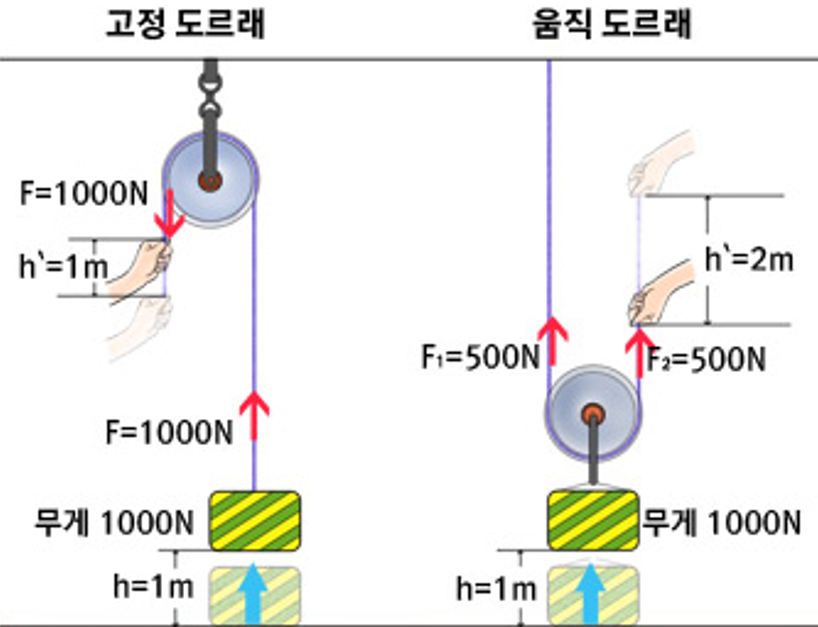

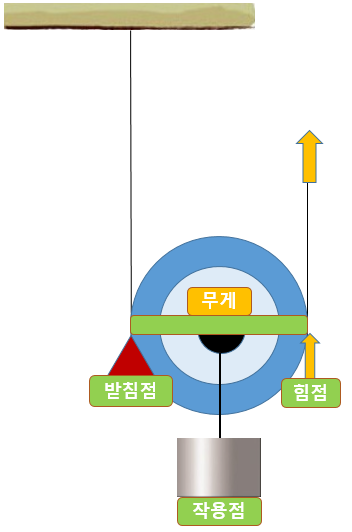

움직 도르래는 바퀴의 중심축이 움직일 수 있는 도구로, 고정 도르래와 달리 힘의 이득을 제공합니다. 움직 도르래를 사용하면 1/2만큼의 힘으로도 물체를 들어 올릴 수 있습니다. 예를 들어, 무게 1000N의 물체를 움직 도르래를 사용하여 들어 올리면 500N의 힘으로도 충분히 물체를 올릴 수 있습니다.
1. 힘의 이득: 물체의 무게가 1000N일 때, 움직도르래를 사용하면 힘을 분산시키기 때문에 500N의 힘으로도 물체를 들어 올릴 수 있습니다.
2. 거리의 손실: 움직 도르래를 사용하면 힘의 이득을 얻는 대신 거리의 손실이 발생합니다. 물체를 1미터 들어 올리기 위해 2미터의 줄을 당겨야 합니다.

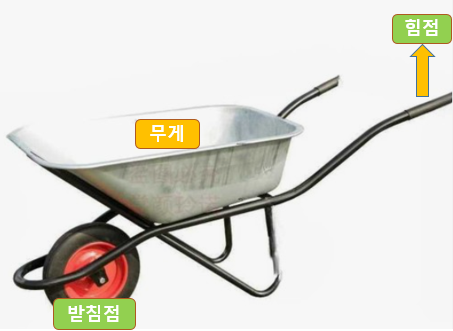

3. 주요 사례: 손수레, 병따게 등에 사용됩니다.
4. 효율성: 움직 도르래는 물체를 들어 올리는 힘이 줄 여러 개에 분산되어 힘의 효율성이 높습니다. 여러 개의 움직 도르래를 함께 사용하면 더욱 적은 힘으로 무거운 물체를 쉽게 들어 올릴 수 있습니다. 이는 복합 도르래 시스템을 통해 더욱 극대화될 수 있습니다.

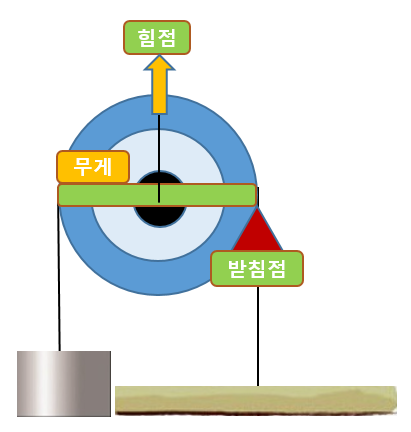

3. 차동도르래 (3종 지레 원리)
받침점이 한쪽 끝이 아닌 중간에 위치하며, 하중은 반대편 끝에 있고 당기는 힘은 중간에 가해집니다. 이러한 구조는 기계적 불이익을 가져오며, 중심에 힘이 가해질 때 기계적 확대율은 1/2:1입니다. 이는 작은 힘으로 큰 하중을 들어 올리는 데 비효율적이라는 뜻입니다. 하중을 들어 올리기 위해서는 더욱 큰 힘을 사용해야합니다.
1. 시간 단축: 중심에 힘이 가해질 때, 하중을 들어 올리기 위해서는 물체의 무게보다 더 큰 힘이 필요합니다. 그렇다면 차동도르래를 사용하는 이유는 무엇일까요? 신속성입니다.
2. 주요 사례: 집게, 핀셋, 전정가위, 젓가락 등에 사용됩니다. 그리고 로프 구조 기술에서는 디플렉션 오프셋에서 사용합니다.
3. 정밀한 조작: 물체를 정밀하게 이동시키며, 세밀한 조작이 필요한 작업에 적합합니다.
마무리
도르래는 고대부터 현대까지 널리 사용되는 중요한 도구입니다. 고정 도르래와 움직 도르래의 기본 원리를 이해하고, 이를 응용한 다양한 시스템을 활용하면 무거운 물체를 쉽게 들어 올릴 수 있습니다. 도르래의 원리를 잘 활용하면 건축, 기계, 다양한 도구를 효율적으로 사용할 수 있으며, 이는 인간의 한계를 극복하고 중력을 이기는 데 큰 도움이 됩니다.
